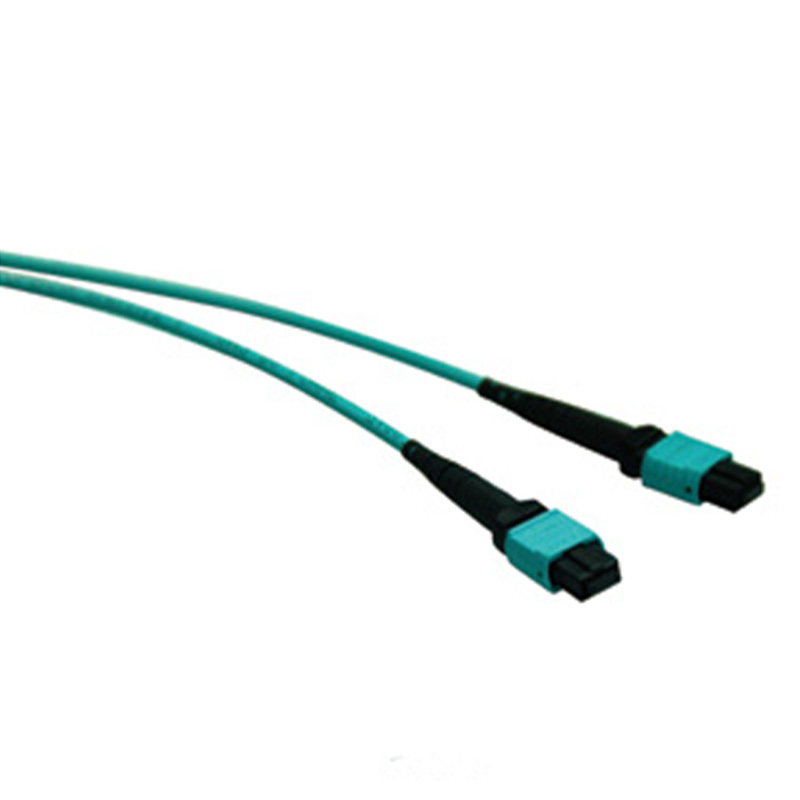

通過業界標準TIA-568C.3-2008（光纖布線組件標準和 YD/T1272.5-2009（光纖活動連接器第五部分：MPO 型）的要求，用于 IDC 和大樓光纖預端接系統，系統滿足 10G 以太網傳輸，適用于未來 40G/100G 系統應用的平滑升級。MPO 預端接光纜有利于快速部署的數據中心和光纖基礎設施環境?？缭接?MDA，HDA與 EDA 區域間模塊盒或扇出光纜的連接，其高效的即插即用架構大大地降低了初始安裝和日常維護成本。蘭貝通信預端接光纜采用高質量的光纜及 MPO 組件，低插入損耗，高回波損耗完全可以滿足要求苛刻的高速網絡。
|
光纖型號 |
OM3 50/125um(850/1300nm) |
OM4 50/125um(850/1300nm) |
OS2 9/125um(1310/1550um) |
|
最大衰減（dB/KM) |
2.5 / 0.7 |
2.5 / 0.7 |
0.36/ 0.22 |
|
最小EMB 帶寬（MHz.KM) |
2000/- |
4700/- |
/ |
|
衰減變化量，7.5mm 半徑，250um 涂層光纖，850nm |
< 0.2dB |
< 0.2dB |
/ |
|
衰減變化量，7.5mm 半徑，250um 涂層光纖，1550nm |
/ |
/ |
< 0.2dB |
|
芯數 |
光纜外徑 |
最小彎曲半徑 |
最小彎曲半徑 |
最大安裝拉力（N） |
短期抗壓（N/cm) |
|
12 |
4.5 |
45 |
22 |
450 |
100 |
|
24 |
8 |
80 |
40 |
600 |
100 |
|
48 |
/ |
80 |
40 |
600 |
100 |
|
72 |
/ |
100 |
50 |
600 |
100 |
|
96 |
/ |
100 |
50 |
600 |
100 |
|
114 |
/ |
100 |
50 |
600 |
100 |
|
連接器性能 |
插入損耗（平均值） |
插入損耗（最大值） |
回波損耗 |
|
MPO 低損耗（多模） |
0.10dB |
0.30dB |
N/A |
|
MPO 標準損耗（多模） |
0.20dB |
0.50dB |
N/A |
|
MPO 低損耗（單模） |
0.10dB |
0.35dB |
>60dB |
|
MPO 標準損耗（單模） |
0.20dB |
0.75dB |
>60dB |
|
型號 |
名稱 |
小包裝 |
|
FAM65-12-OM3-* |
多模 12 芯 MPO-MPO 主干光纜 |
1PCS |
|
FAM66-12-OM4-* |
多模 12 芯 MPO-MPO 主干光纜 |
1PCS |
|
FAS66-12-OS2-* |
單模 12 芯 MPO-MPO 主干光纜 |
1PCS |
|
FAM66-24-OM3-* |
多模 24 芯 MPO-MPO 主干光纜 |
1PCS |
|
FAM66-24-OM4-* |
多模 24 芯 MPO-MPO 主干光纜 |
1PCS |
|
FAS66-24-OS2-* |
單模 24 芯 MPO-MPO 主干光纜 |
1PCS |
